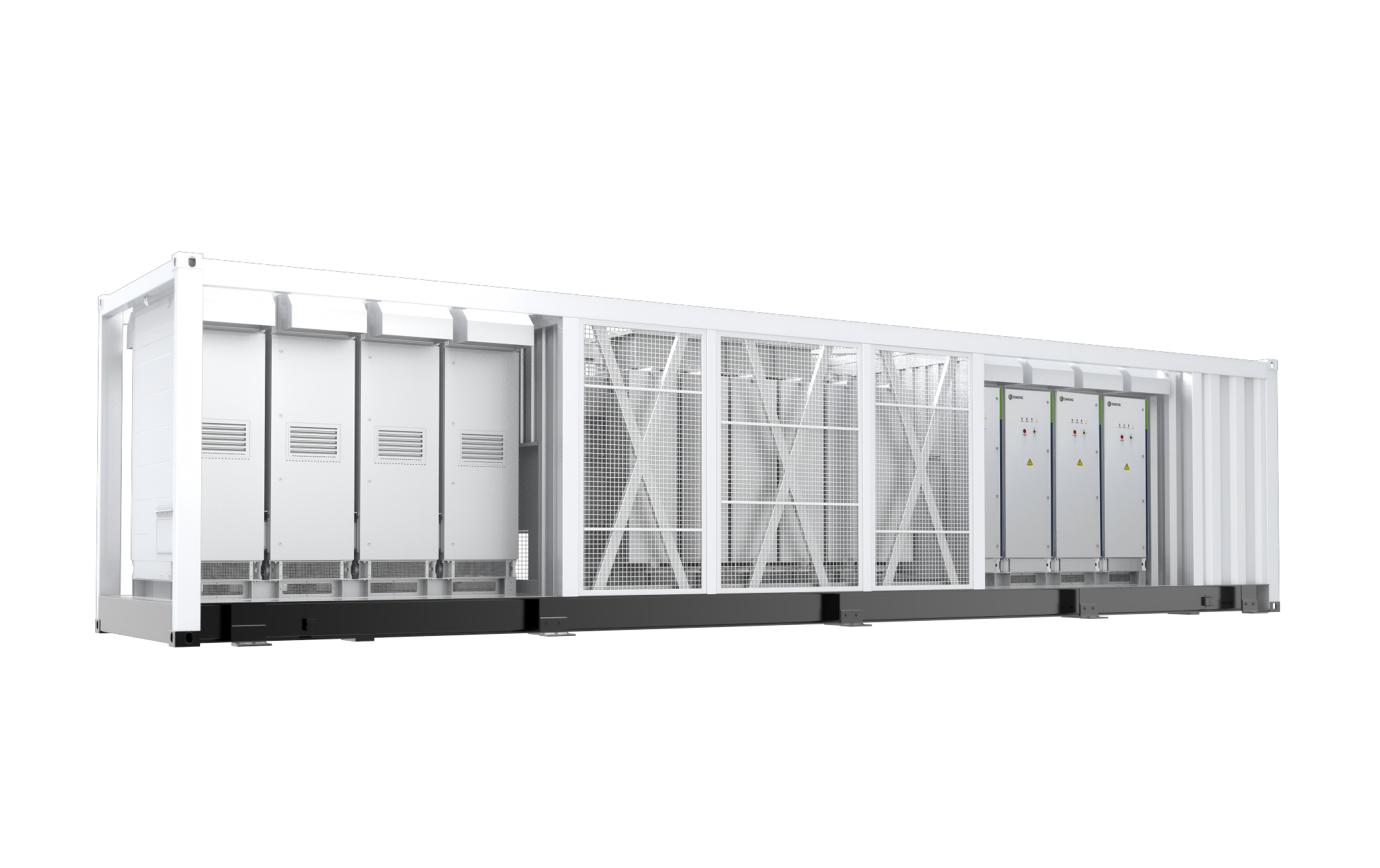

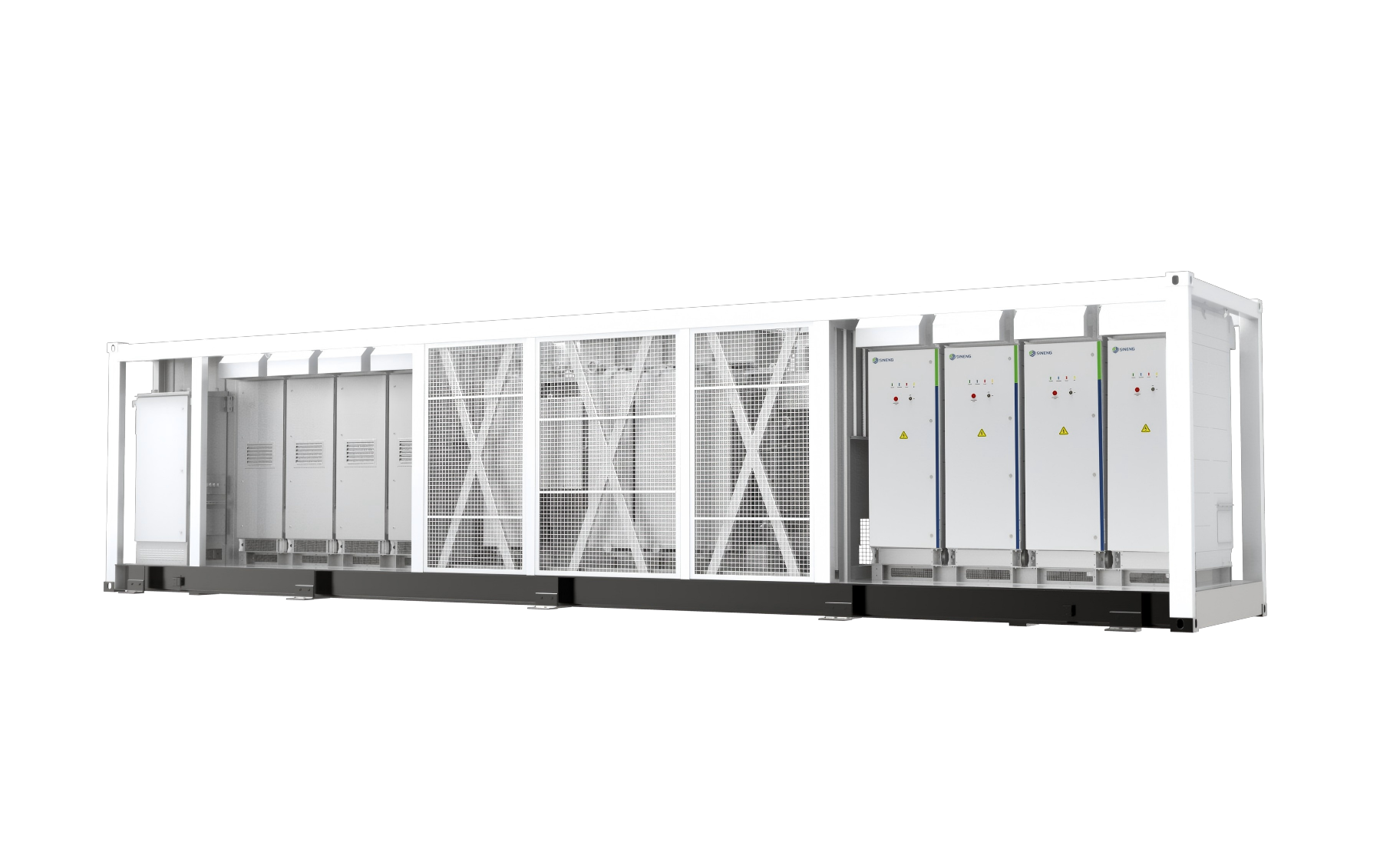

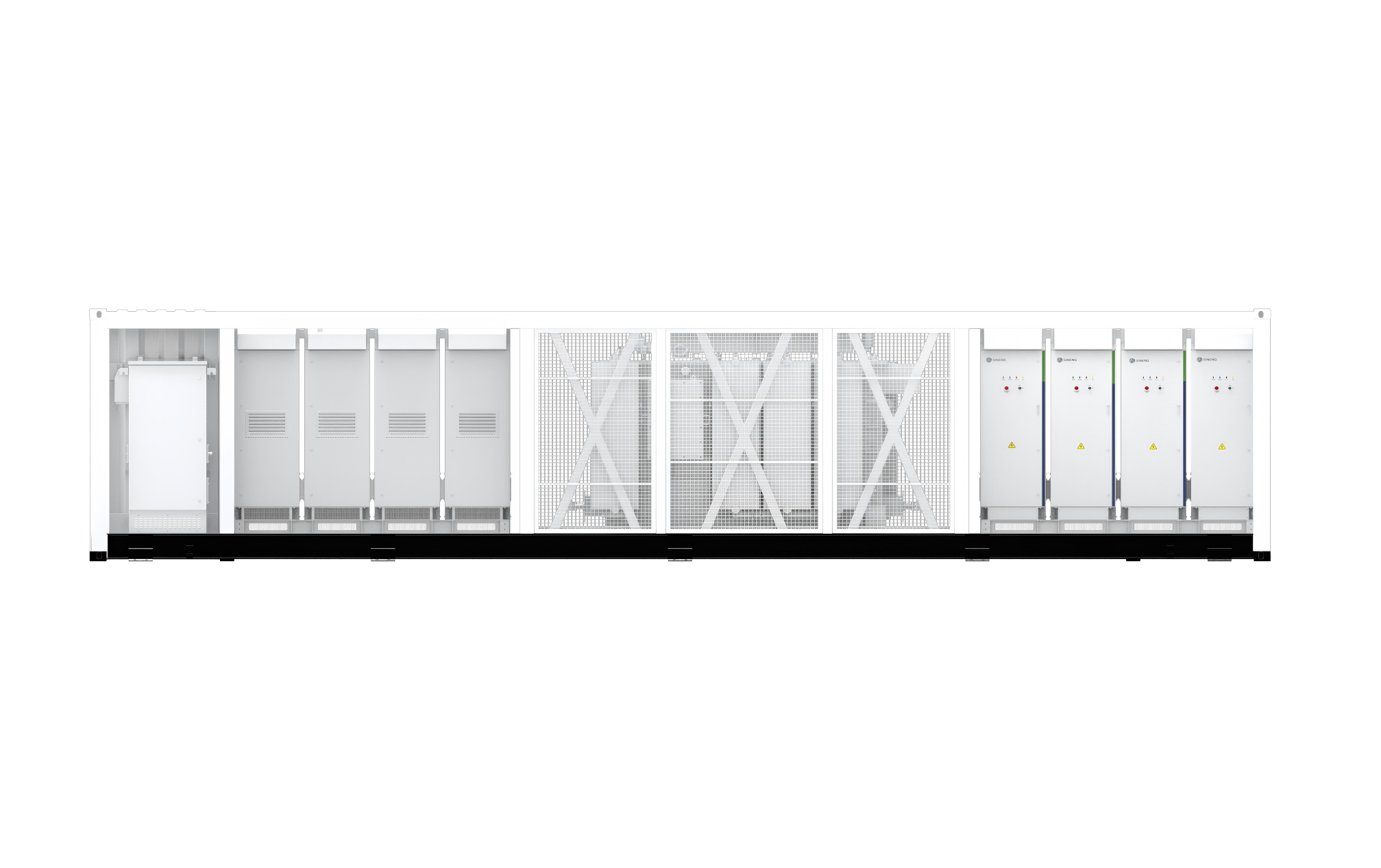

Central Power Conversion System

EH-10000-HB-UD-10~33

Estação pronta para uso com transformador de média tensão integrado  (PCS central, 1500V)

Folheto do produto
  • EH-10000-HB-UD-10~33 (1)(1).png
  • EH-10000-HB-UD-10~33 (2)(1).png
  • EH-10000-HB-UD-10~33 (3)(1).png
  • EH-10000-HB-UD-10~33 (1)(1).png
  • EH-10000-HB-UD-10~33 (2)(1).png
  • EH-10000-HB-UD-10~33 (3)(1).png

  • Características

  • Parâmetros DC

  • Parâmetros CA (On-Grid)

  • Parâmetros CA (Off-Grid)

  • Transformador

  • Dados gerais

  • Características

  • Parâmetros DC

  • Parâmetros CA (On-Grid)

  • Parâmetros CA (Off-Grid)

  • Transformador

  • Dados gerais

Fale Conosco
Características

  • · Eficiência PCS máx. de até 99%
    · Capacidade de potência reativa total de quatro quadrantes

  • · Proteção IP65 para PCS, IP54 para estação MV
    · Contêiner de 40 pés para fácil envio e instalação

  • · Suporte à função de formação de grade
    · Resposta de potência em nível de milissegundos para EMS/SCADA

  • · Transformador MV e RMU pré-montados
    · Projetado para ambientes hostis

Parâmetros DC
ModeloEH-10000-HB-UD-10~33
Tensão CC máx
1500V
Corrente CC máx.
1403A*8
Faixa de tensão da bateria
1000～1500V
Número de entradas CC
8
Parâmetros CA (On-Grid)
ModeloEH-10000-HB-UD-10~33
Potência de saída CA
11000kVA a 30°C; 10000kVA a 45°C; 8750kVA a 50°C
Tensão CA nominal do PCS
690V, 3W+PE
Faixa de tensão CA do PCS
607~759V (Ajustável)
Corrente CA máx. do PCS
1151A*8
Frequência nominal da rede
50/60Hz
Harmônico (THDi)
<1,5% (carga de 100%)
Fator de potência
-1～+1
Parâmetros CA (Off-Grid)
ModeloEH-10000-HB-UD-10~33
Tensão CA nominal do PCS
690V, 3W+PE
Faixa de tensão CA do PCS
607-759V (Ajustável)
Distorção de tensão CA
<1,5% (carga linear de 100%)
Componente de tensão CC
<0,5% Un (carga de equilíbrio linear)
Capacidade de carga desbalanceada
100%
Frequência nominal da rede
50/60Hz
Transformador
ModeloEH-10000-HB-UD-10~33
Modo de isolamento
Transformador imerso em óleo
Potência nominal do transformador
11000kVA a 30°C; 10000kVA a 45°C; 8750kVA a 50°C
Tensão LV/MV
0,69 kV/33 kV (10 kV~33 kV opcional)
Vetor transformador
Dy11y11
Tipo de resfriamento do transformador
ONAN
Tipo de óleo
Óleo mineral
Dados gerais
ModeloEH-10000-HB-UD-10~33
Eficiência máx. do PCS
99%
Eficiência europeia do PCS
98.5%
Classificação de proteção de entrada
IP
Faixa de temperatura operacional
-40~+60°C (redução de capacidade>45°C)
Umidade relativa
0~100% (sem condensação)
Altitude máx.
<2000 m (padrão) / 2000~5000 m (opcional)
Método de resfriamento
Resfriamento por ar forçado
Interface de comunicação
RS485/CAN/Ethernet/Bluetooth

Dimensões (L*P*A)

12192×2438×2896 mm
Peso

34t
