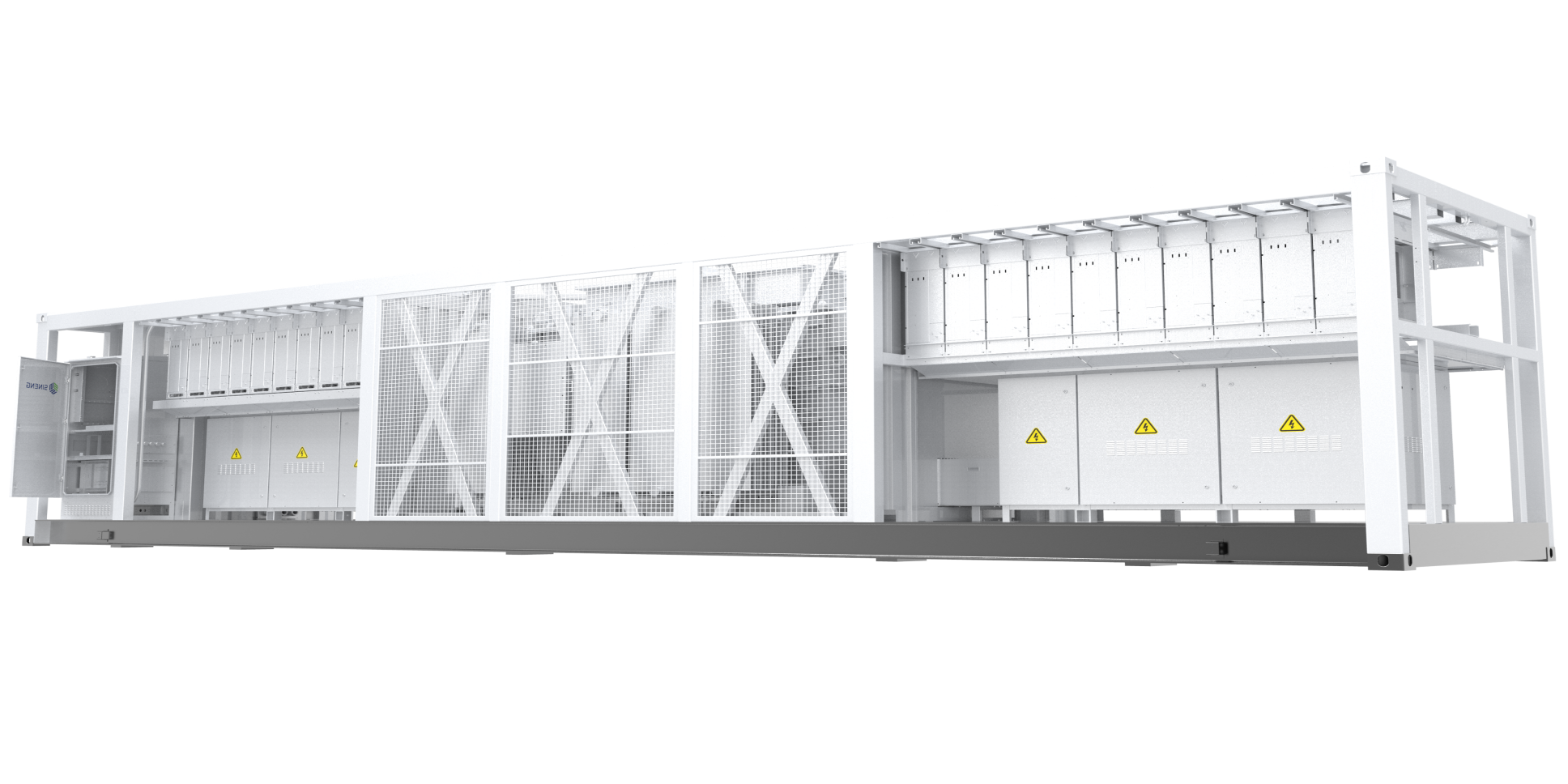

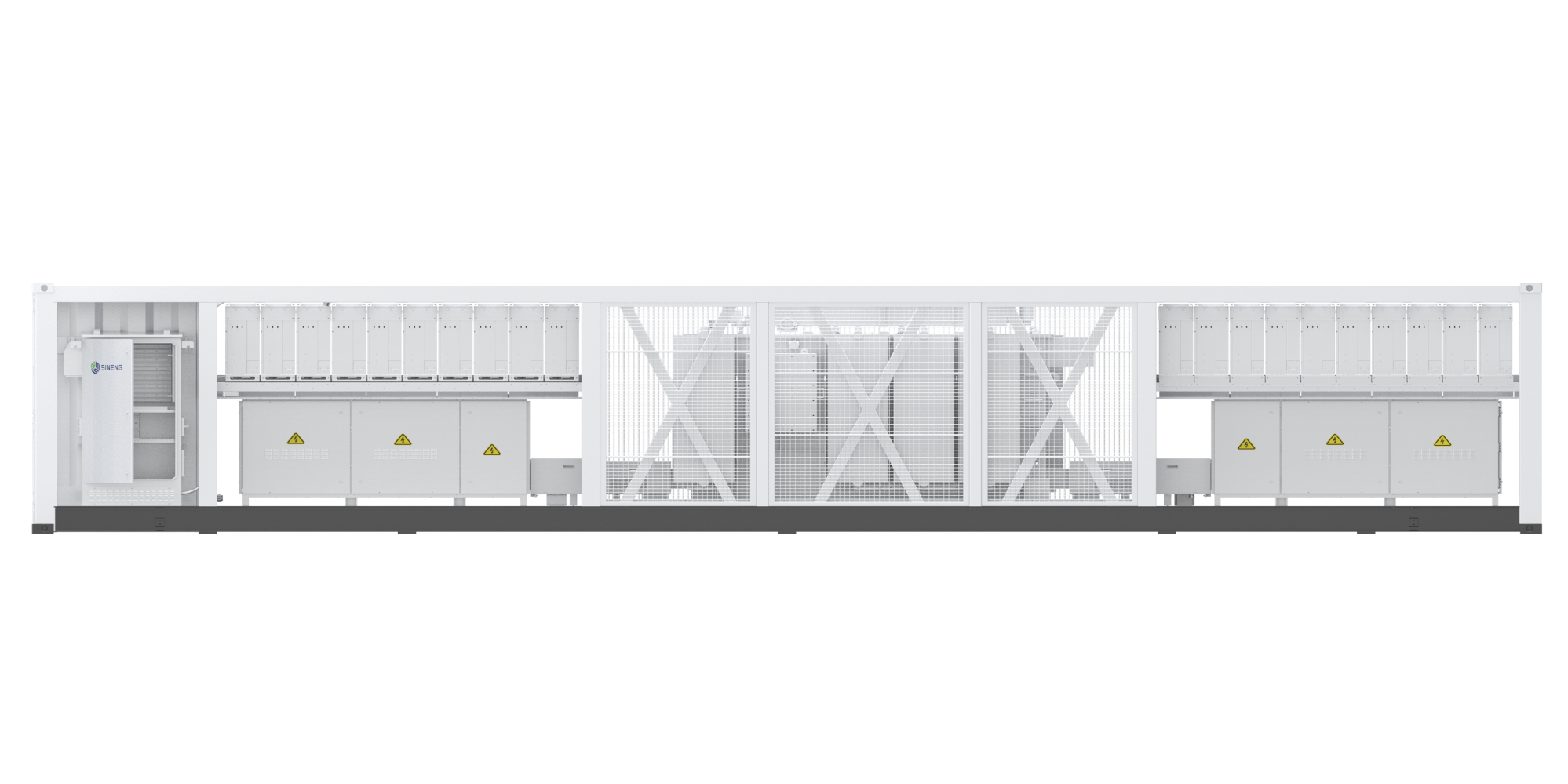

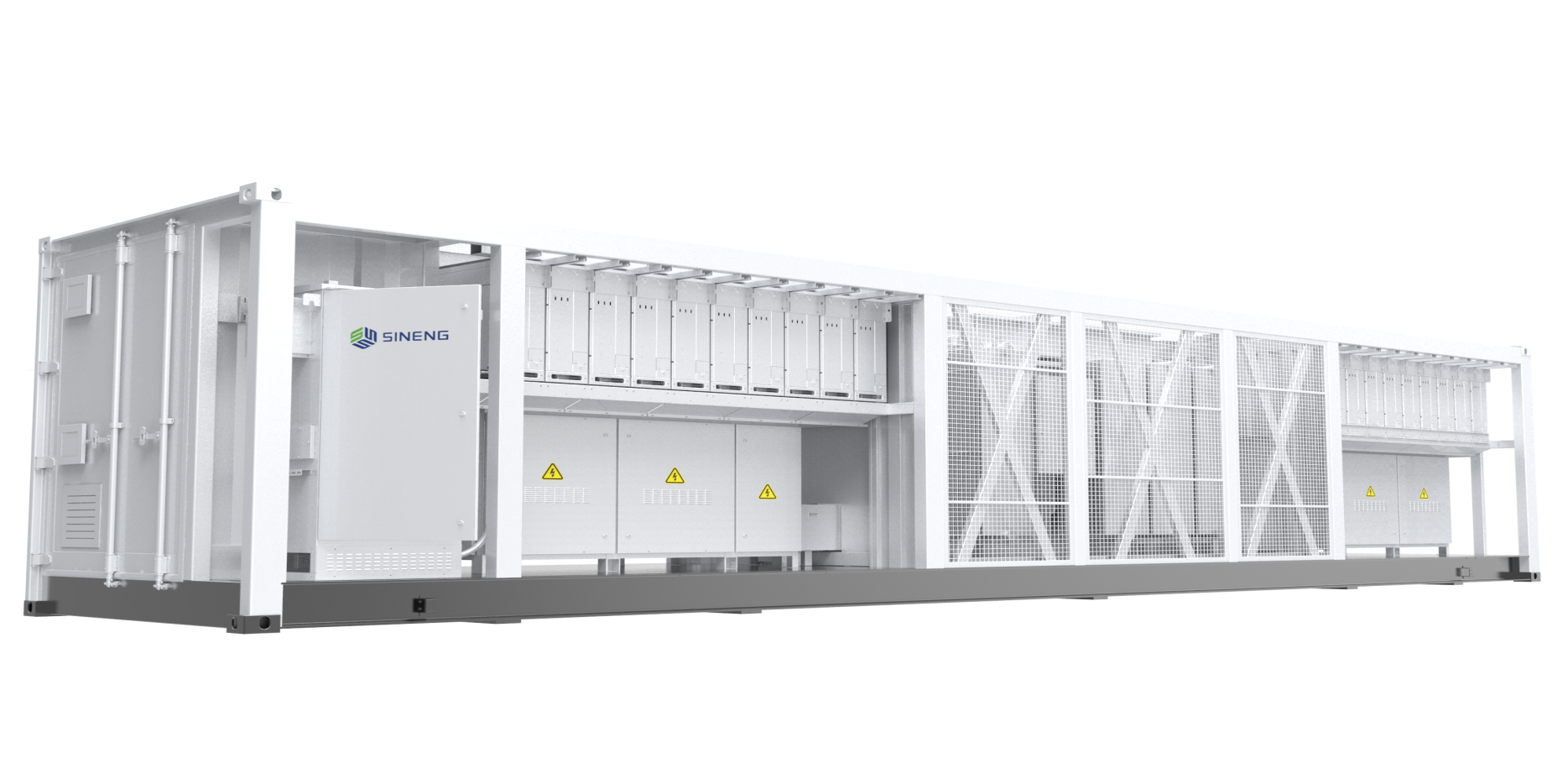

String Power Conversion System

EH-8000/8600-HA-MR-10~33

Estação pronta para uso com transformador de média tensão integrado  (String PCS, 1500V)

Folheto do produto
  • EH-8600-HA-MR-10~33 (1).png
  • EH-8600-HA-MR-10~33 (2).png
  • EH-8600-HA-MR-10~33 (3).png
  • EH-8600-HA-MR-10~33 (1).png
  • EH-8600-HA-MR-10~33 (2).png
  • EH-8600-HA-MR-10~33 (3).png

  • Características

  • Parâmetros DC

  • Parâmetros CA (On-Grid)

  • Parâmetros CA (Off-Grid)

  • Transformador

  • Dados gerais

  • Características

  • Parâmetros DC

  • Parâmetros CA (On-Grid)

  • Parâmetros CA (Off-Grid)

  • Transformador

  • Dados gerais

Fale Conosco
Características

  • · Contêiner de 40 pés para fácil envio e instalação
    · Ganhe mais capacidade de uso da bateria

  • · Módulo de potência de fácil substituição reduz o tempo de reparo
    · Permitir expansão do novo conjunto de baterias para o sistema antigo

  • · Reduza o desequilíbrio do SOC entre diferentes grupos de baterias
    · Unidade de gerenciamento de submatriz integrada com suporte à norma IEC 61850

  • · Sistema de bateria atinge maior capacidade DOD profunda
    · Mais fácil realizar a calibração periódica da bateria

Parâmetros DC
ModeloEH-8000-HA-MR-10~33
EH-8600-HA-MR-10~33
Tensão CC máx.
1500V
Corrente CC máx.
224,5A*40
241,3A*40
Faixa de tensão da bateria
1000～1500V
Número de entradas CC
4040
Parâmetros CA (On-Grid)
ModeloEH-8000-HA-MR-10~33
EH-8600-HA-MR-10~33
Potência de saída CA
220kVA*40@35°C, 200kVA*40@45°C
236,5kVA*40@35°C; 215kVA*40@45°C
Tensão CA nominal do PCS
690V, 3W+PE
Faixa de tensão CA do PCS
607~759V (Ajustável)
Corrente máx. de saída CA do PCS
184,1A*40@35°C; 167,4A*40@45°C
197,9A*40@35°C; 179,9A*40@45°C
Frequência nominal da rede
50/60Hz
Harmônico (THDi)
<1,5% (carga de 100%)
Fator de potência
-1～+1
Parâmetros CA (Off-Grid)
ModeloEH-8000-HA-MR-10~33
EH-8600-HA-MR-10~33
Tensão CA nominal do PCS
690V, 3W+PE
Faixa de tensão CA do PCS
607-759V (Ajustável)
Distorção de tensão CA
<1,5% (carga linear de 100%)
Componente de tensão CC
<0,5% Un (carga de equilíbrio linear)
Capacidade de carga desbalanceada
100%
Frequência nominal da rede
50/60Hz
Transformador
ModeloEH-8000-HA-MR-10~33
EH-8600-HA-MR-10~33
Modo de isolamento
Transformador imerso em óleo
Potência nominal do transformador
8800kVA@35°C, 8000kVA@45°C
9460kVA@35°C, 8600kVA@45°C
Tensão LV/MV
0,69 kV/33 kV (10 kV~33 kV opcional)
Vetor transformador
Dy11y11
Tipo de resfriamento do transformador
ONAN
Tipo de óleo
Óleo mineral
Dados gerais
ModeloEH-8000-HA-MR-10~33
EH-8600-HA-MR-10~33
Eficiência máx. do PCS
99%
Eficiência europeia do PCS
98.5%
Classificação de proteção de entrada
IP54
Faixa de temperatura operacional
-40~+60°C (redução de capacidade >45°C)
Umidade relativa
0~100% (sem condensação)
Altitude máx.
<2000m (padrão) / 2000~4000m (opcional)
Método de resfriamento
Resfriamento por ar forçado
Interface de comunicação
RS485/CAN/Ethernet
Dimensões (L*P*A)
12192×2438×2896 mm
Peso
29t30t
